　　半导体行业不雅察

　　近日，据韩国媒体The Elec报说念，SK海力士已到手完成下一代V10系列375层3D NAND闪存的坐褥考据职责，并设想于本年年底前在韩国清州M15工场持重结束量产。

　　这款居品最初在SK海力士里面被称为“400层级”NAND闪存，但因超高层数堆叠工艺靠近的工夫挑战，尤其是沟说念孔蚀刻等枢纽制程难度指数级上升，最终将实质地产层数下修至375层。

　　然而，相较于层数的微调，确实令业界暖和的枢纽变革，荫藏在一个细节里：这款375层NAND闪存初度在字线金属栅极中引入了钼（Mo）材料，取代了传统上已沿用了十余年的钨（W）薄膜。

　　然而，SK海力士的工夫转向，并非孤例。

澳洲幸运8中国官方网站

　　在此之前，三星电子、好意思光等存储巨头就已布局了选择钼材料的关连居品；群众半导体开荒龙头泛林半导体也明确表态，钨向钼的工夫切换，是高层数3D NAND演进的唯独可行旅途。

　　跟着行业巨头接踵从钨转向钼，行业开释出一个显著的信号：曾在存储芯片行业沿用十余年的钨材料体系迎来替代拐点。钼金属一跃成为撑捏300层以上超高堆叠NAND闪存落地的中枢枢纽材料。

　　在这场半导体材料革掷中，为何群众存储巨头集体转向钼？相较于老牌导电金属钨，钼具备哪些不能替代的上风？这场材料替代风暴，又将怎样重塑半导体材料产业链、改写群众行业的竞争样子？

　　为什么要“以钼代钨”？

　　要表露“以钼代钨”的启事，伊始需要表露3D NAND的工夫演进逻辑。

　　各人皆知，3D NAND闪存通过垂直堆叠存储单位来赞成容量。跟着层数的攀升，穿行于各层之间的字线数目同步激增，字线的线宽也在约束被压缩至纳米级的极限尺寸。字线是聚首存储单位轨则栅极、负责秉承与操作特定行内存单位的中枢清晰，其材料性能平直决定了芯片的信号传输后果和存储密度。

　　回归字线材料演变史：早期决策是多晶硅，因其电阻较高，从64层、96层起主流决策转向电阻率更低的金属钨。彼时，钨号称材料层面的到手，撑捏了3D NAND从两位层数越过到三位层数的黄金时刻。

　　然而，当层数冲破300+层大关时，电阻率高、造反层对到点空间挤占、始终可靠性隐患等传统钨材料的结构性颓势水落石出。

　　因此，到如今300+层时期，钨在高层数NAND中绝对触际遇了其物理与工艺天花板，这一代材料红利如故被吃尽。

　　钨触顶、钼崛起，掀翻新一轮材料竞赛

　　与此同期，在半导体范围仅当作溅射靶材、光刻掩模等辅助材料存在的钼，始终以来属于行业暖和度极低的小众金属。而如今，钼凭借其专有的物理化学特点，正从旯旮辅料逆袭为高层数存储芯片的中枢功能性材料。

　　据了解，钼是一种难熔金属，密度约为钨的一半，熔点高达约2623°C，热推广总共低、导热率优异，这些特点使其自然适配高密度、高热量、高可靠性的芯片制造环境，早已在冶金、特种合金、光伏等范围庸碌利用。而在半导体产业中，其阅历了从旯旮辅猜度中枢功能材料的完整调遣。

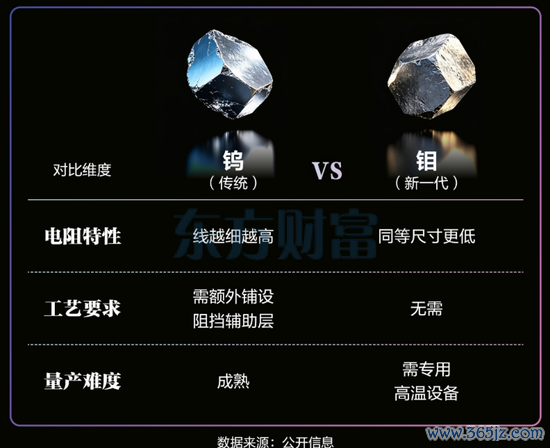

　　从基础物理参数来看，钼与钨均属于高导电、高熔点金属，二者体相电阻率进出极小，钨约5.28μΩ·cm，钼约5.34μΩ·cm，宏不雅导电智力险些捏平。但进入纳米圭臬——也便是3D NAND栅极、战役孔这类芯片微结构中，二者的性能差距被急剧放大，这亦然高层数闪存秉承钼的中枢原因。

　　在芯片微缩结构内，钨的电阻率会随线宽减小、结构深宽比赞成出现断崖式飞腾，进而酿成信号延迟、芯片功耗上升、发烧加重；而钼的电子平均解放程更短，在纳米圭臬下电阻率增幅仅为钨的六成傍边，能够始终看守踏实的导电性能。

　　同期，钨当作栅极材料，必须搭配TiN氮化钛当作造反层，防卫金属扩散与走电，这层辅料会捏续占用堆叠空间。在375层、400层等高堆叠架构中，每层额外增设的造反层会捏续挤占堆叠空间，累计占用30%-40%的灵验结构厚度，平直锁死存储密度赞成上限；钼则凭借优异的界面踏实性，无需额外增设造反层，这意味着在同等线宽条款下，钼字线的灵验导电截面显赫大于钨字线，等效导电性能的赞成远高于单纯电阻率对比数据所带来的影响。在多层堆叠结构中可平直检朴多半垂直物理空间，为存储密度赞成腾出余步。

　　此外，在制程工艺适配性上，二者的各别雷同显赫。传统钨金属主要依靠CVD化学气相千里积工艺成膜，面对3D NAND动辄40：1以上的高尚宽比孔说念结构，CVD填充极易出现虚浮、薄膜不均等颓势，平直拉低居品良率；而钼无缺适配当下先进制程主流的ALD原子层千里积工夫，填充均匀性强、薄膜成型平整度与贴合度更高，能够无缺匹配超高堆叠架构的制造要求。况兼钼与二氧化硅等绝缘介质的粘附性更强，电移动抗性更优，能灵验抑止芯片始终使用中的失效风险，大幅赞成居品可靠性。

　　纵不雅钼材料在半导体行业的利用历程，其发展大约可分为三个阶段：

早期阶段，钼仅当作辅助材料存在，主要用于半导体溅射靶材、光刻掩模基材、封装散热部件等非中枢法子，商场体量有限，行业暖和度较低。

跟着ALD千里积工艺、高纯金属提纯工夫逐步闇练，钼先行者体结束生意化量产，钼运转小范围切入逻辑芯片战役孔、先进封装TSV硅通孔等场景，完成从辅猜度功能材料的转型。

确实的爆发节点，恰是3D NAND走向300层以上超高堆叠的时期，传统钨材料涉及物理极限，钼趁势接棒，成为字线金属栅极的首选决策，持重置身半导体中枢材料行列。

　　一场由钼主导的半导体材料迭代波浪刚烈开启，不仅将重构3D NAND工夫演进旅途，昔时更有望重塑群众半导体材料产业链样子。

　　不啻NAND，钼盛开半导体多场景增量空间

　　NAND已是投降性爆发赛说念

　　上文提到，NAND是钼材料现时最大、最投降的利用商场。跟着存储巨头接踵导入，钼的需求量级正在快速赞成。

　　据行业测算数据知道，三星客岁钼材料采购量约4吨，本年臆度增至10吨，按照其工夫道路的捏续推动，臆度2030年将达到80吨。SK海力士则从来岁运转大范围导入钼工艺，初期年需求量约为4吨。需要珍重的是，上述采购量仅是字线工艺方面的平直用量，若斟酌靶材等更大口径的利用，实质需求不啻于此。

　　DRAM：下一个增量商场轮廓已现

　　钼材料在DRAM范围的利用远景雷同值得高度暖和。事实上，NAND范围的钼先行者体供应商已在量产开荒中伸开关连布局，DRAM紧随自后引入钼材料已成省略率趋势。

　　钼在HBM范围的利用尤为值得珍重。HBM通过垂直堆叠DRAM层来赞成带宽，层数已达8至12层，HBM4规格更高。在如斯高密度堆叠的场景下，钨的电阻高、氟残留、填充勤劳等短板被极致放大。

　　比拟之下，钼电阻率比钨低30%至40%，无需TiN造反层，战役电阻抑止约56%，良率更高。据商场信息，单颗HBM的钼靶用量约为正常DRAM的3至5倍，HBM4的钼浸透率已接近100%。跟着三星、SK海力士、好意思光在HBM3e/HBM4居品中全面转向钼字线，DRAM范围对钼的需求正快速赶上NAND。

　　逻辑芯片的远期念念象空间

　　从NAND到DRAM再到逻辑芯片，钼在半导体范围的利用旅途正在形成显著的传导端倪。

　　在逻辑芯片范围，钼正被积极探索当作铜互连的替代材料。铜互连在10nm以下先进制程中因名义散射和晶界散射而靠近电阻率指数级上升的困境，而钼的电子平均解放程远短于铜，在纳米圭臬下受到尺寸效应的负面影响更小。另有斟酌指出，钼与钌在特定结构下的推崇优于传统决策。

　　业内预期，逻辑芯片将在昔时两到三年内运转逐步选择钼互连决策，皇冠体育世界杯中国官网首页这将把钼的商场空间从一个细分利用推向半导体材料的全局性变革。

　　从投资逻辑角度看，NAND赛说念是现时最投降的契机窗口——存储巨头的工夫道路图均已明确，钼需求呈指数级增长态势，而国内钼靶材企业进入存储大厂供应链的进度正在加快，国产替代的空间浩荡。中期来看，DRAM和HBM范围的钼浸透率正在快速赞成，将成为下一个紧要的需求拉动极。始终而言，逻辑芯片互连决策的变革将为钼盛开更大念念象空间。

　　群众玩家赛马圈地，产业链价值重估

　　跟着“以钼代钨”成为行业趋势，群众存储厂商的工夫道路、居品迭代节律运转出现分化，而上游材料、开荒、耗材等配套产业链，也迎来了全新的商场增量与竞争样子。

　　先从存储厂商来看，三星的工夫道路已超越显著：已从2024年4月量产的第九代286层3D NAND运转，在金属布线工艺中引入钼；第十代400层以上居品将于本年下半年推向商场，钼材料的利用范围还将捏续扩大。SK海力士紧随自后，其375层居品敲定本年年底量产，接下来将次第推出480层和604层居品，意味着钼材料在NAND范围的浸透率将捏续走高。

　　好意思光则双线布局NAND与DRAM范围钼材料利用，探索复合金属工夫道路，各别化霸占先进制程商场；相较之下，铠侠、西部数据相对保守，现在仍处于工夫考据阶段，暂无明确量产规画。

　　进取游产业链蔓延，这场材料变革正在带动整条半导体供应链的价值重估。

　　SK海力士的供应链体系中，法国液化空气集团（Air Liquide）、好意思国英特格（Entegris）与德国默克被投降为主要供应商。韩邦原土企业SK Specialty也正积极入局，双正直在磋磨其借用液化空气集团的配送基础设施来构建供应智力的决策。

　　在开荒方面，据科创板日报败露，SK海力士在检修了泛林集团（Lam Research）和东京电子（TEL）的开荒后，最终秉承了后者的开荒。泛林集团的开荒选择单片晶圆处理设施，逐片处理晶圆；东京电子的炉式开荒可一次性完成约100片晶圆的千里积功课，在开荒采购成本、地方占用以及钼物料破费上更具性价比。三星秉承的是泛林集团的千里积开荒处理钼材料。

　　同期，在靶材范围，高纯钼原料与半导体钼靶材需求爆发，跟着3D NAND层数捏续赞成、利用场景约束拓展，2026-2028年群众半导体级钼材料商场范围有望扩容4倍以上。异常据知道，群众电子级高纯钼靶材商场2025年销售额达到了77.52亿元，臆度2032年将达到132.0亿元，年复合增长率为7.9%，增量空间遍及。国内企业正在加快追逐，并获取了一定冲破。

　　其次，钼先行者体当作中枢耗材，现在较为依赖外洋入口，是国内材料企业攻坚的中枢赛说念。再者，适配钼制程的ALD开荒需求捏续攀升，国内开荒厂商加快工夫研发与客户考据，有望借助本轮材料迭代结束弯说念超车。此外，钼制程配套的CMP抛光液、专用清洗液等电子化学品，也将迎来全新增量商场。

　　落到末端利用层面，钼材料带来的性能赞成也将传导至卑鄙全场景。举例搭载钼栅极的3D NAND闪存，读写速率可赞成20%~30%，功耗抑止15%~20%，单颗芯片存储密度赞成30%以上。关于AI奇迹器、数据中心而言，更高密度、更低延迟的存储居品能够灵验缓解高算力场景下的存储带宽瓶颈；关于智高手机、平板电脑等消费电子，可撑捏末端大意化设想，同期大幅优化续航智力，助力末端居品迭代升级。

　　概述来看，本轮材料迭代关于国内半导体产业而言，是贵重的国产化黄金窗口期。不同于传统制程追逐的代差壁垒，钼材料属于全新工夫赛说念，国表里产业研发、量产节律基本同步，不存在完全工夫代差。同期，国内领有群众率先的钼资源储量与闇练的基础钼产业集群，具备自然供应链上风。

　　上游可依托原土资源，攻坚高纯钼提纯、高端先行者体“卡脖子”工夫；中游国产ALD开荒可借助本轮量产波浪完成客户考据，快速结束国产化替代；卑鄙国内存储厂商可同步跟进钼材料工夫道路，因此有望开脱奴婢式发展困境，结束弯说念超车。

　　钼材料范围化量产的隐忧与挑战

　　诚然钼的工夫上风全面碾压传统钨材料，但从实践室工夫到范围化量产落地，仍靠近多重产业化壁垒，这亦然业界厂商仍处于考据阶段、尚未大范围量产的中枢原因。

　　有行业群众向笔者暗意，现在行业中枢难点聚首在材料提纯、先行者体制备、制程管控、产线适配等几大维度。

超高纯度提纯门槛高：半导体中枢制程使用的钼材料，纯度需达到6N-7N（99.9999%-99.99999%），微量杂质就会激勉芯片走电、性能衰减、寿命裁汰等问题。现时群众高端高纯钼原料、高纯钼先行者体商场，始终被默克、液化空气等外洋巨头把握，国内传统钼企多聚焦工业级居品，高端居品的踏实性、一致性仍需捏续打磨。

先行者体运送与管控难度大：鉴识于气态氟化钨，主流钼先行者体常温下为固态，无法平直适配传统气态运送产线，坐褥时必须借助专用开荒进行高温加热，同期精确把控物料的供给量与运送速率，对产线硬件校正、制程参数密致化管控提倡极高要求，初期开荒进入成本较高。

　　固态先行者体比拟气态或液态先行者体在热踏实性和供料均匀性方面存在自然劣势，大晶粒钼薄膜的踏实千里积对集成收效至关紧要，小晶粒钼的电阻率对厚度的依赖性与钨超越，会导致性能大打扣头。

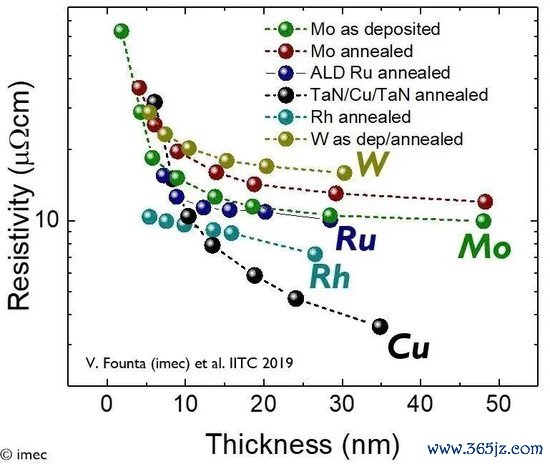

　　imec等斟酌机构已屡次发出警示：从材料体特点到实质器件性能之间存在显赫落差，钼最终呈现的电学、热学和电移动特点，完全取决于千里积薄膜的晶粒尺寸和晶界结构。不是任何“钼”齐能结束低电阻——工艺决策的优劣决定了性能天花板的上限。

存量产线改酿成本高：原有面向钨CVD工艺的存储产线，无法平直适配钼ALD千里积工艺，企业需要新增开荒、重构制程历程，前期成本进入压力较大。

薄膜工艺良率管控严苛：钼ALD薄膜的厚度、均匀度、黏效劳对腔体温度、气压、气体流量等参数高度敏锐，参数轻细偏差就会导致批量居品性量波动，需要企业始终的工艺积贮与量产打磨。

钼矿供应与价钱波动风险：跟着钼在半导体范围的用量快速攀升，上游矿端资源供给的瓶颈问题日益杰出。钼粉价钱已出现大幅飞腾，半导体用靶材钼的供需缺口预期将捏续存在。若需求快速放量而矿端扩产滞后，钼价的剧烈波动可能对中游靶材厂商和卑鄙芯片制造商的成本结构带来冲击。

　　从群众供需样子来看，钼资源的溜达高度聚首。若主要产区靠近地缘政事或政策变登程分搅扰，供应链安全性将靠近闇练。这既是挑战，也进一步强化了钼材料国产替代的投资逻辑。

　　针对上述壁垒，全产业链正循序渐进的探索破局旅途，躲闪工夫风险与改酿成本压力，加快推动钼材料产业化落地。

　　还值得珍重的是，“以钼代钨”自己并非工夫演进的绝顶。

　　在半导体行业材料的竞逐中，钌（Ru）雷同是备受暖和的标的。钌的电阻率致使低于钼，但其成本和工艺废物问题严重搁置了大范围生意化利用的可行性。

　　如若能够惩处成本和工艺废物问题，钌材料在高端场景中仍是颇具竞争力的挑战者。imec院士Tőkei曾指出：钼较钨有更优电阻率且无需造反层；较钌成本更低、黏效劳更好。

　　更紧要的是，拓扑半金属等新材料标的也在快步进入斟酌视线。国内科研团队已在用二硫化钼这类二维材料探索芯片制造的可能性，而磷化钼等拓扑半金属在极细纳米线中的电阻率致使低于铜，展现出令东说念主注意标后劲。

　　这意味着，钼诚然在这一轮材料革掷中占据了先机，但半导体材料竞赛的赛说念还在蔓延。对行业参与者而言，现时的枢纽在于将钼工艺尽快落地变嫌为居品上风；对投资者而言，则需在密切暖和钼赛说念的同期，保捏对昔时替代决策的前瞻性不雅察。

　　写在终末

　　当半导体制造走到物理极限的旯旮时，创新的主体正在从架构设想与微缩制程，渐渐变嫌到材料和工艺的底层冲破。

　　钼从实践室走向量产线，从三星的一条产线扩散到SK海力士的整厂校正，从NAND的字线推动到DRAM的HBM堆叠再到逻辑芯片的互连探索，鲜艳着金属材料在扫数这个词半导体行业中正在被重估其计谋价值。

　　传统上，业界风气于将芯片性能的赞成归功于摩尔定律驱动的晶体管微缩。然而在3D堆叠成为主流、二维微缩靠近极限的今天，材料立异正在成为赓续半导体性能赞成弧线的枢纽变量。

　　预测昔时，“以钼代钨”如故不再是一个是否会发生的问题，而是一个以多快速率发生的问题。当这场材料变革全面铺开之后，下一个站上舞台中央的半导体枢纽材料，会是谁？

　　
